モジュラー住宅
PCモジュラー
3D Infillを活用したPCモジュラー。

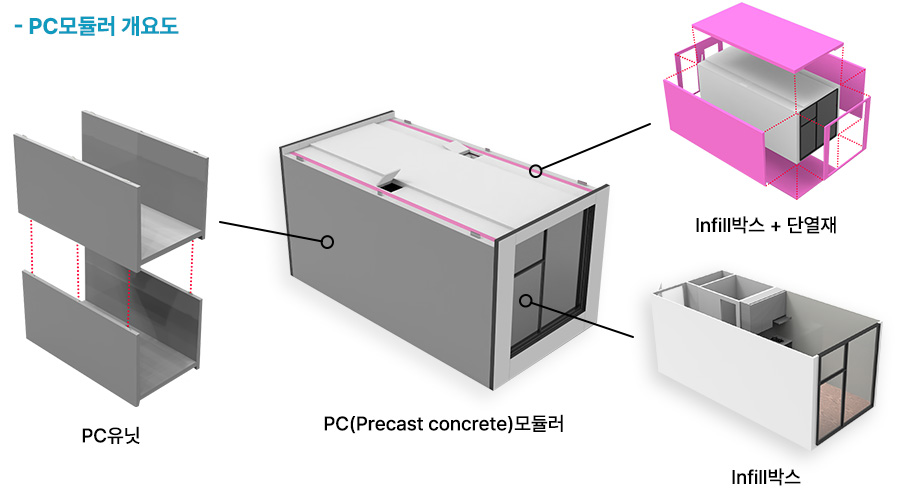

工法の概要
国内鉄製モジュラー住宅の場合、既存の共同住宅に比べて工事費が130〜150％程度高く、プレハブの割合も50％にとどまってモジュラーの利点を生かすことができず、供給拡大に制限でした。
これにより当社は、韓国建設技術研究院との共同研究を通じて 外部構造を負担する経済的で耐久性と耐火性を備えたコンクリートPCユニットと3D infillボックスが適用された内蔵仕上げ、、この二つの技術を組み合わせて、経済性と施工性両方を確保する技術を開発しました。

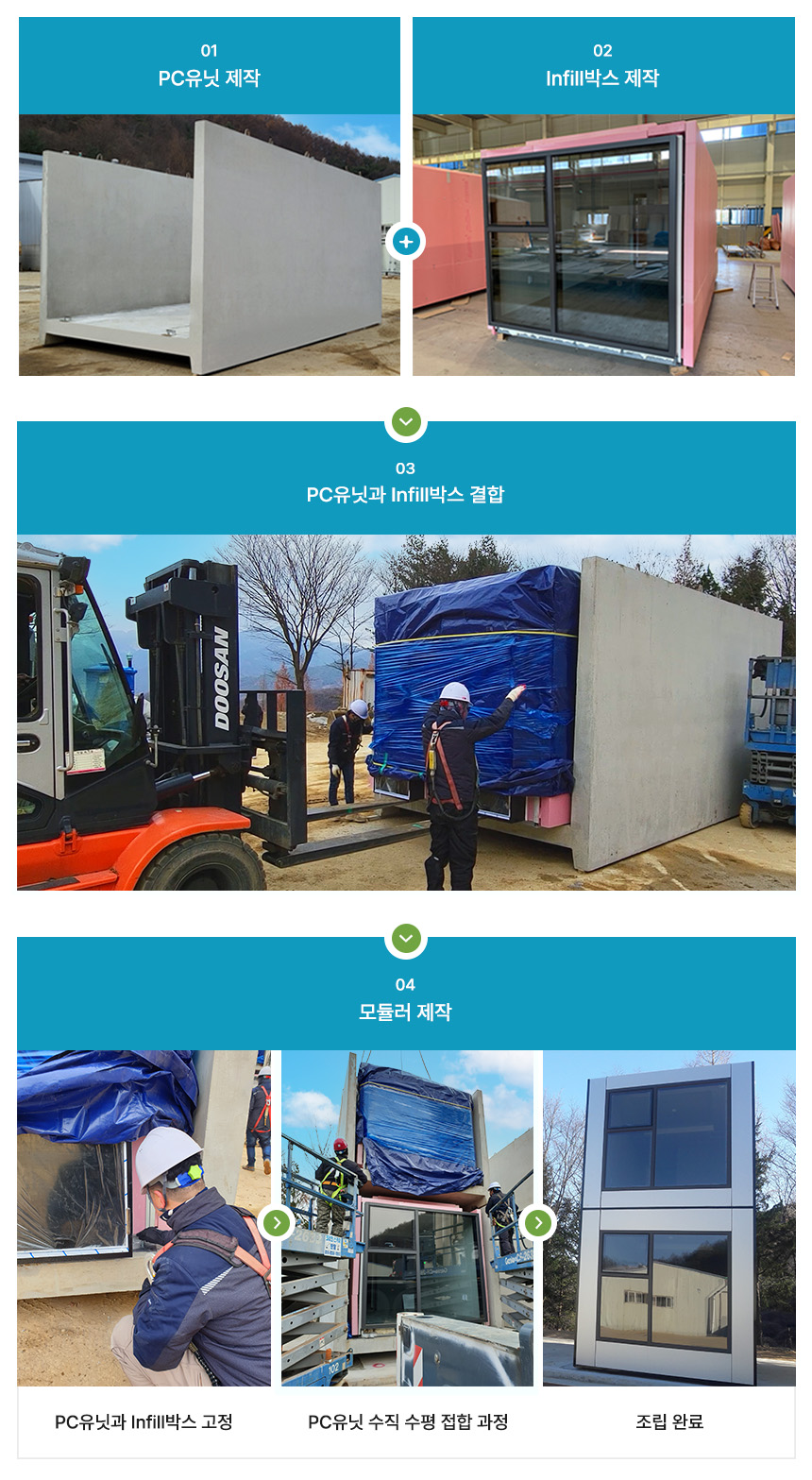

PCモジュラー組み立てフローチャート
PCモジュラー技術による建築工程最小化と現場の環境保全
ⓒ韓国建設技術研究院
PCモジュール構造設計
国土交通省告示建築構造基準による設計基準を遵守しています。
鉄筋コンクリート設計根拠
- 国土交通省告示建築構造基準（KDS 41 17）
- 構造物基礎設計基準(2016, 韓国地盤工学会)
設計荷重根拠
- 国土交通省告示建築構造基準
PCモジュール接合部の設計（外側モジュール接合）
- ボルトを利用した垂直接合（接合ボルト16個）
PCモジュール接合部の設計（中央部モジュール接合）
- 水平接合部15mmのプレートパレットを使用
ⓒ韓国建設技術研究院

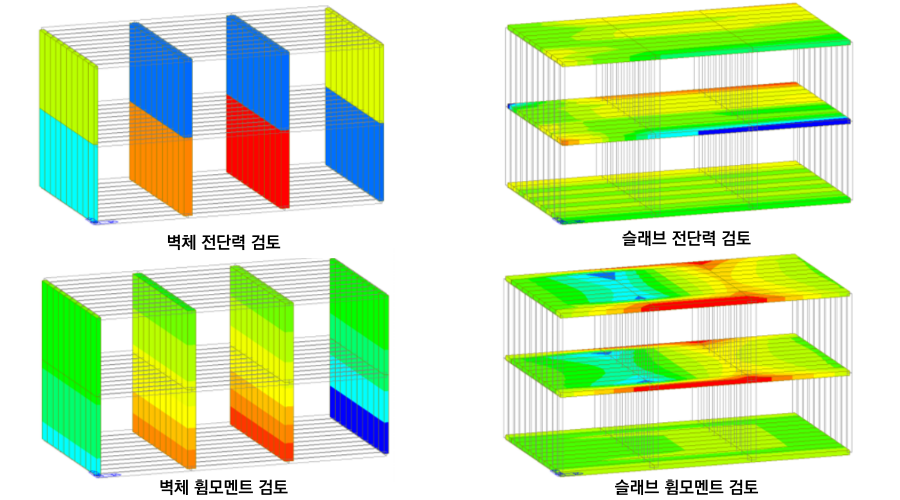

構造安全性
せん断、曲げによる部材応力と地震荷重（ソウル、仮想ブレース適用）による
層間変位非耐震1等級満足
プログラム
- 構造解析: MIDAS GENw
- 部材設計: MIDAS SDS, Deisign+, Best Pro

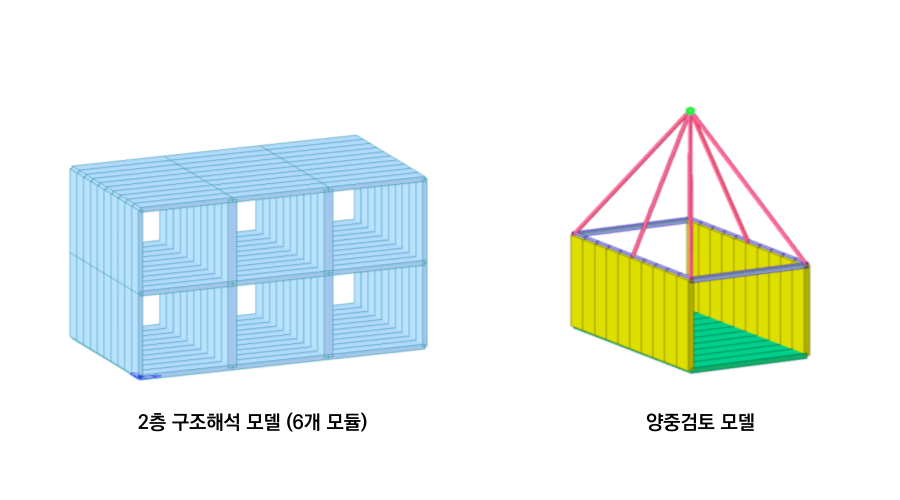

揚重時の構造安定性の検討
- 揚重ケーブル6箇所と4箇所の接続時にもPCモジュールの安定性は、 問題がない（バランスビームを用いた揚重）
- 垂直たわみなどを含む部材の耐力比満足
ⓒ韓国建設技術研究院

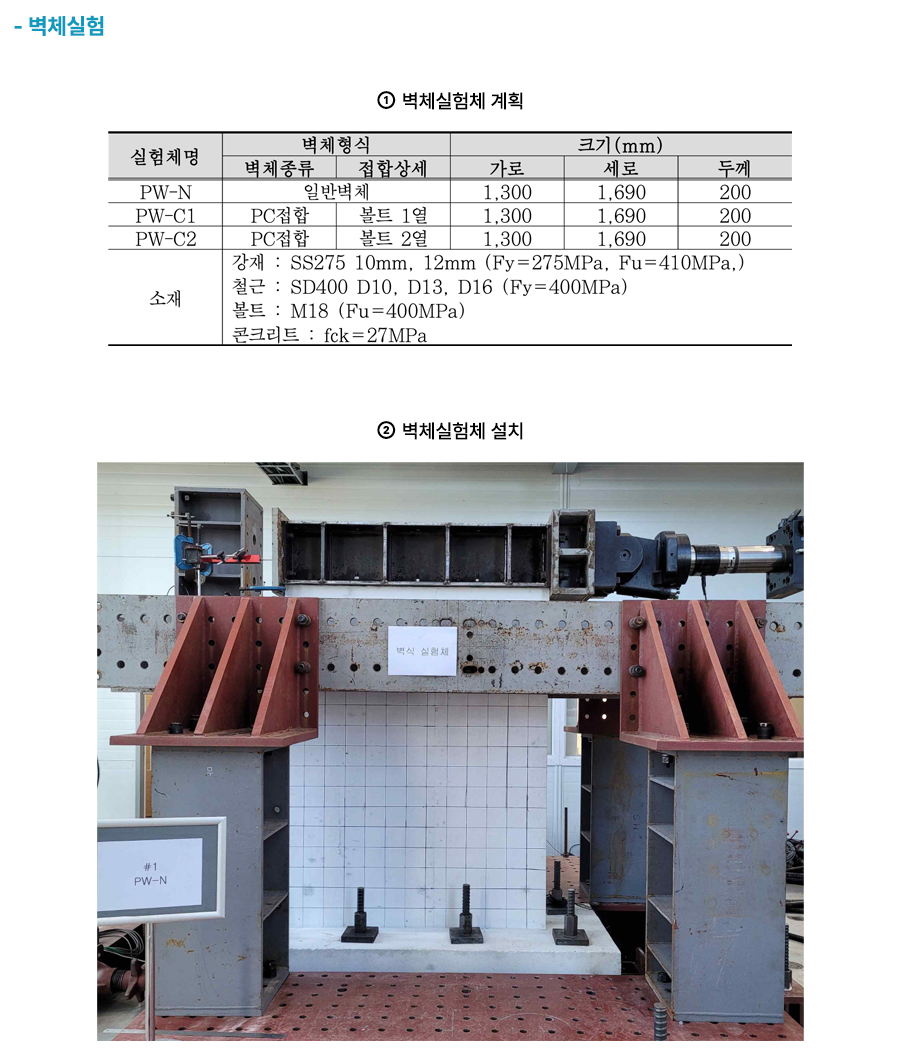

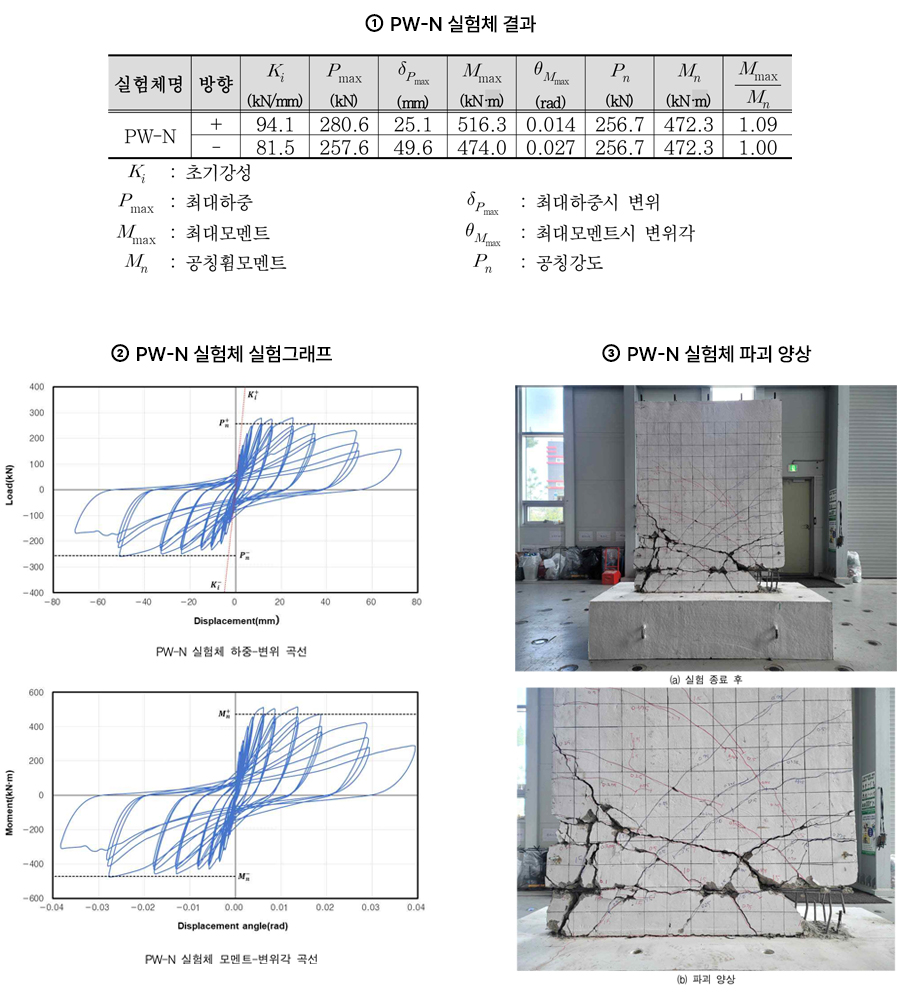

構造実験
PCモジュール接合部の構造性能を評価するため、壁体実験体を製作し、繰り返し加力実験を行い、実験体は計3個で計画しました。
SIMモジュラー構造解析を通じて各部材の所要荷重および設計荷重、風荷重および地震荷重に対する変位、たるみなどを検討した結果、Proto-typeは安全であると検討されました。
各接合部に作用する荷重を検討し、接合部の鉄筋量、せん断力、ボルトの安全性およびプレート安全性にも問題がないことがわかりました。
SIMモジュラー構造解析を通じて各部材の所要荷重および設計荷重、風荷重および地震荷重に対する変位、たるみなどを検討した結果、Proto-typeは安全であると検討されました。
各接合部に作用する荷重を検討し、接合部の鉄筋量、せん断力、ボルトの安全性およびプレート安全性にも問題がないことがわかりました。
ⓒ韓国建設技術研究院
ⓒ韓国建設技術研究院

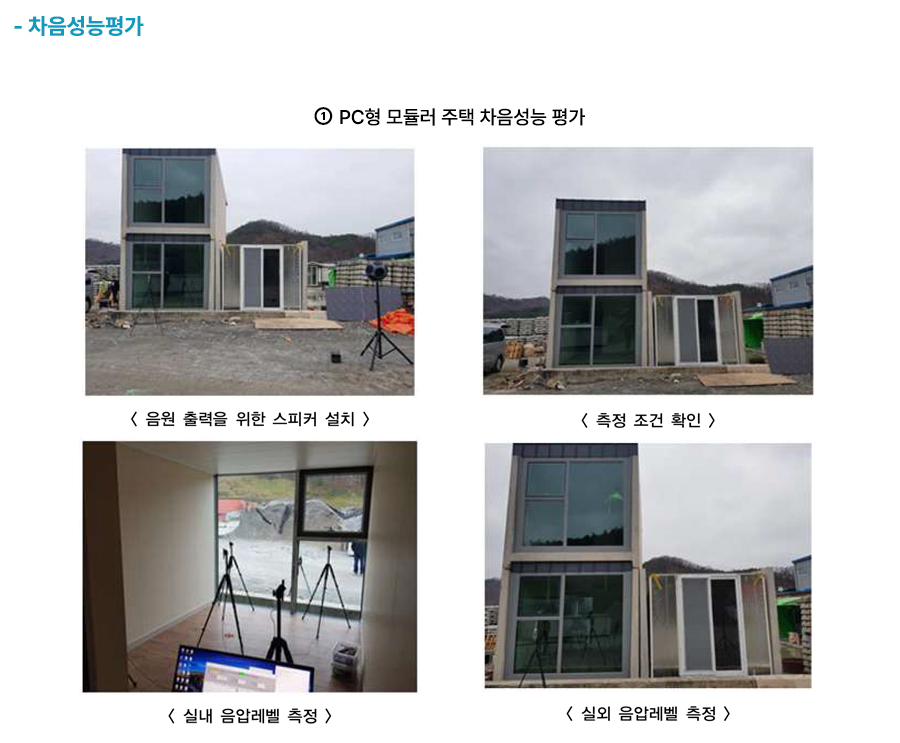

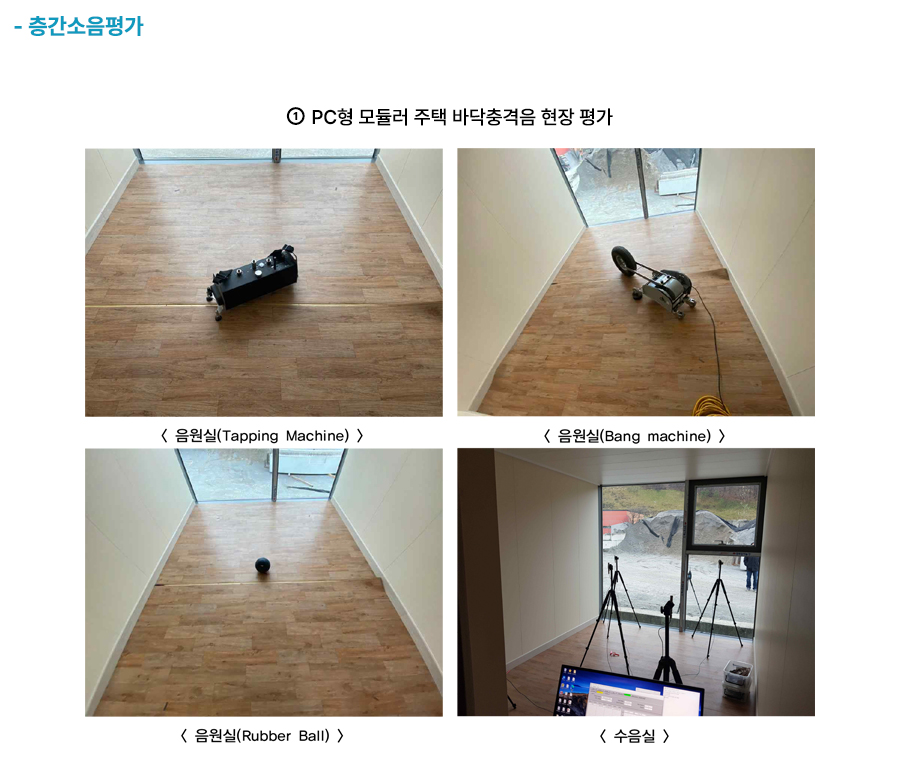

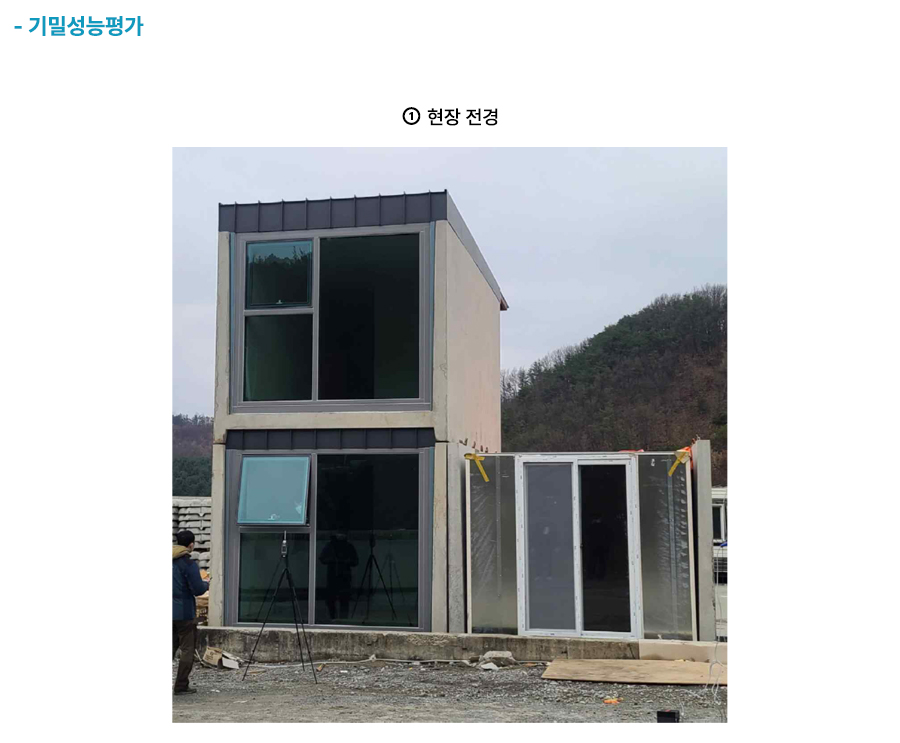

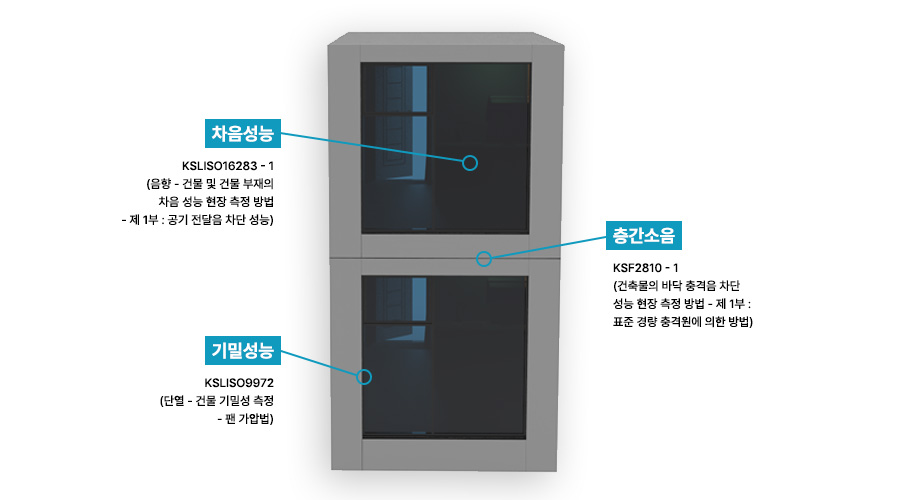

現場性能評価
KCLで行われた現場性能評価で遮音性能, 機密性能,層間騒音 KS規格適合
ⓒ韓国建設技術研究院
ⓒ韓国建設技術研究院
ⓒ韓国建設技術研究院
ⓒ韓国建設技術研究院
許可建築物建設
忠北槐山にある寮。建築物の構造と耐力を担当するPCモジュラーユニットと断熱、内蔵、トイレを備えたインフィルボックスが結合されたワンルームスタイルです。
建築物は2階規模で合計6室で構成されています。
建築物は2階規模で合計6室で構成されています。
