사업소개 COMPANY PORTFOLIO
PC모듈러

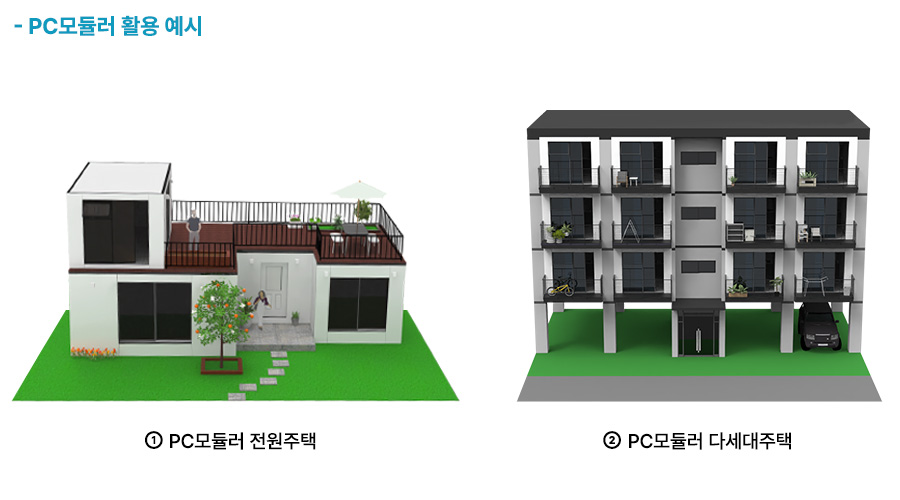

3D Infill을 활용한 PC 모듈러모듈러 주택
현장에서 대부분 공정을 진행하는 기존의 주택과 달리 자동차와 같이 공장에서 다수의 레고블록과 같은 입방체로 구성되는 구조체에 각종 내장재, 기계설비, 전기배선 등을 공장에서 미리 제작 시공하고 이를 현장에 운반한 후 조립하여 최종 완성하는 주택을 말합니다.

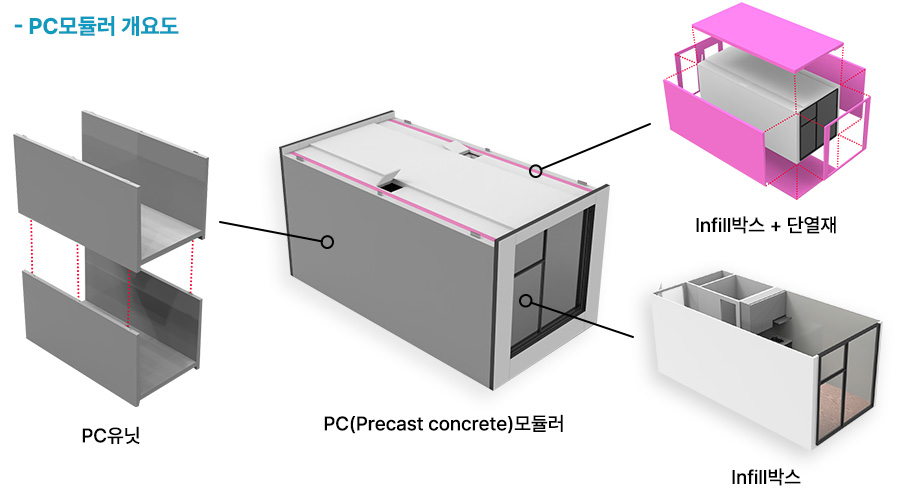

공법개요
국내 철제 모듈러 주택의 경우 기존 공동주택에 비하여 공사비가 130~150% 정도로 높고, 프리패브 비율도 50%에 머물러 모듈러의 장점을 살리지 못해 공급확대에 제한적이었습니다.
이에 자사는 한국건설기술연구원과의 공동 연구를 통해 외부 구조는 경제적이고 내구성 및 내화성을 갖춘 콘크리트 PC유닛이 부담하고 내장마감은 3D infill박스를 적용, 두 가지 기술이 결합되어 경제성 및 시공성 두 가지를 모두 확보하는 기술을 개발하였습니다.

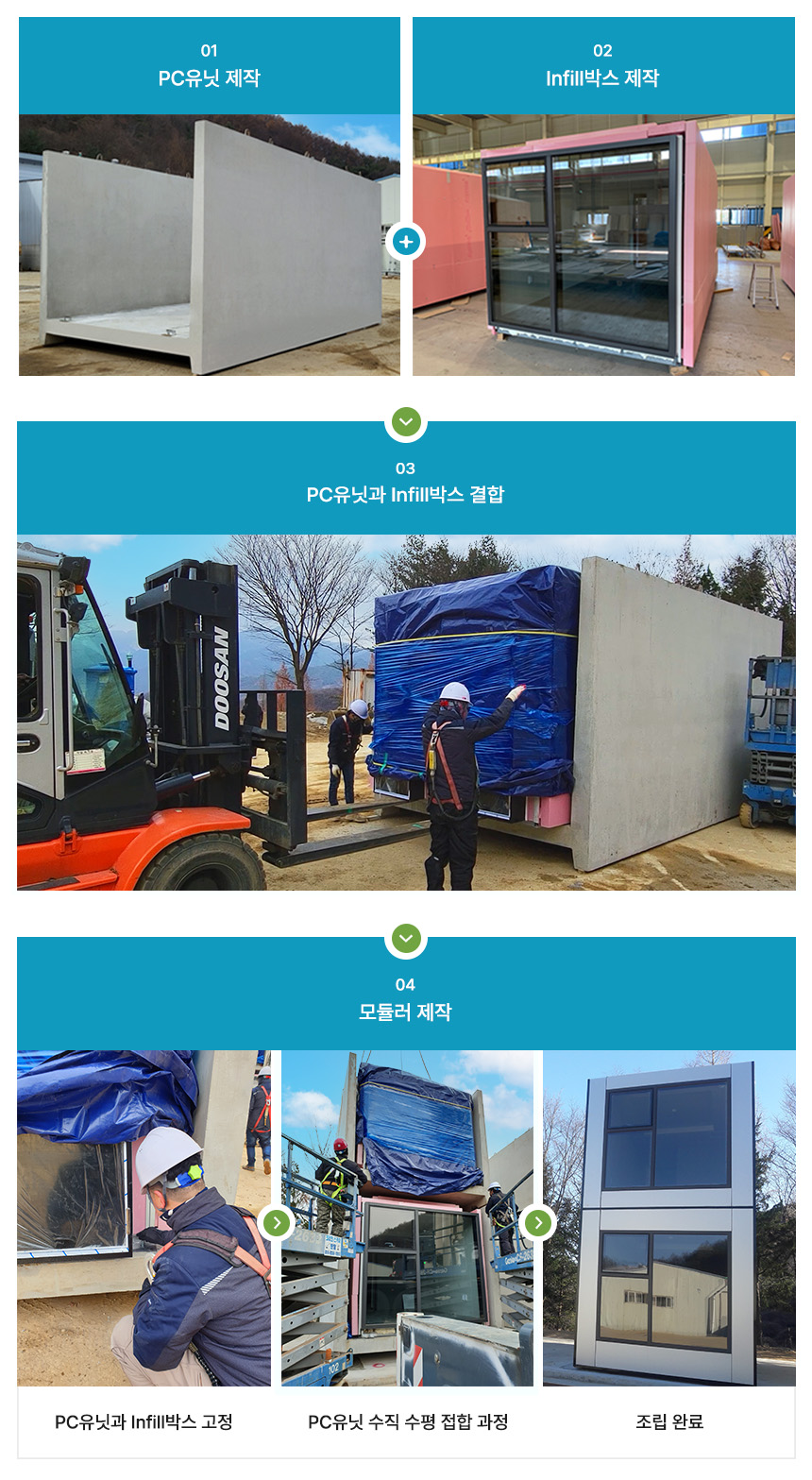

PC모듈러 조립 순서도
PC모듈러 기술을 통한 공정 최소화 및 현장환경 보존
PC 모듈 구조설계
국토교통부고시 건축구조기준에 따른 설계기준을 준수하였습니다.
철근콘크리트 설계근거
- 국토교통부고시 건축구조기준(KDS 41 17)
- 구조물기초설계기준(2016, 한국지반공학회)
설계하중 근거
- 국토교통부고시 건축구조기준(KDS 41 17)
PC모듈 접합부 설계(외측 모듈 접합)
- 볼트를 이용한 수직접합 (접합볼트16개)
PC모듈 접합부 설계(중앙부 모듈 접합)
- 수평 접합부 15mm의 플레이트 깔판 사용
ⓒ한국건설기술연구원

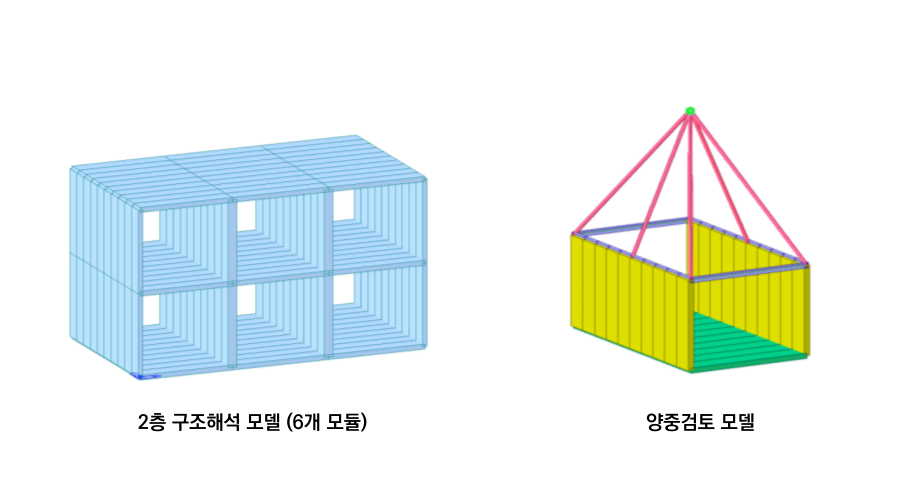

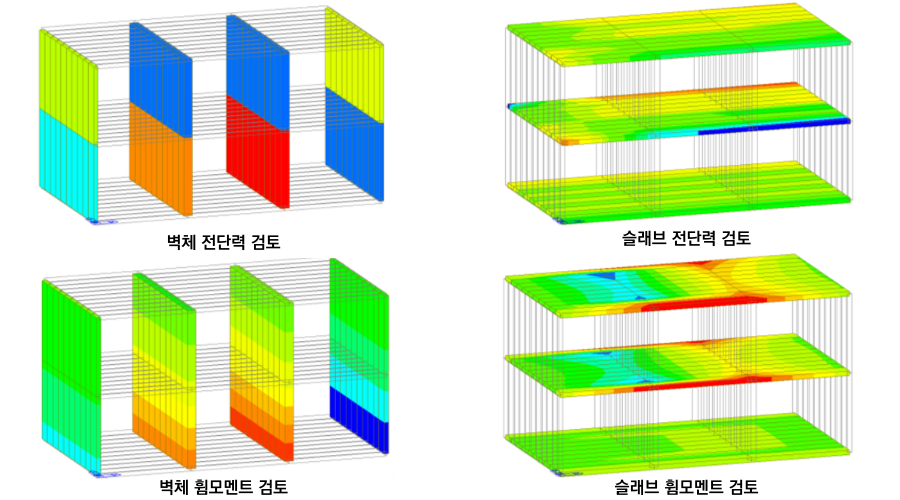

구조 해석
전단, 휨에 따른 부재력 및 지진하중(서울, 가상 가새 적용)에 의한 층간변위비 내진 1등급 만족
사용 프로그램
- 구조해석: MIDAS GENw
- 부재설계: MIDAS SDS, Deisign+, Best Pro
양중 시 구조안정성 검토
- 양중 케이블 6군데 및 4군데 연결시에도 PC모듈의 안정성은 문제가 없음 (밸런스 빔을 이용한 양중)
- 수직처짐 등을 포함한 부재의 내력비 만족
ⓒ한국건설기술연구원

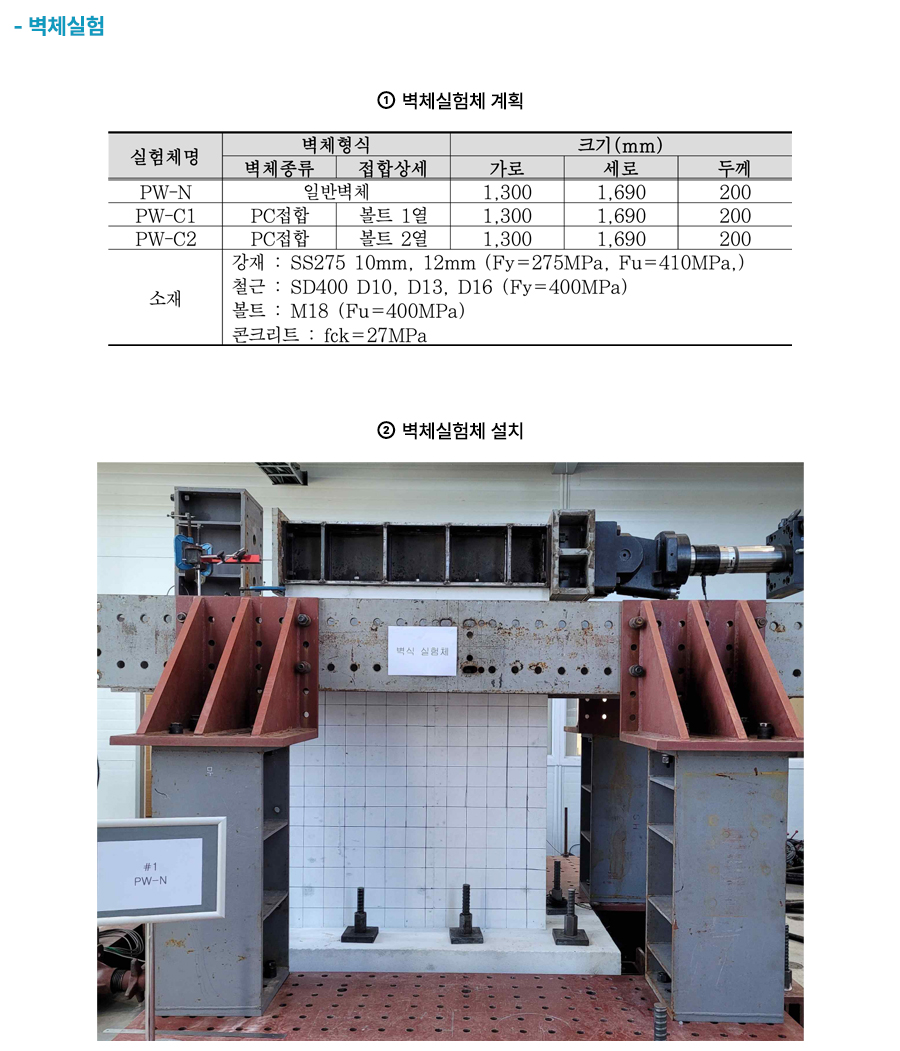

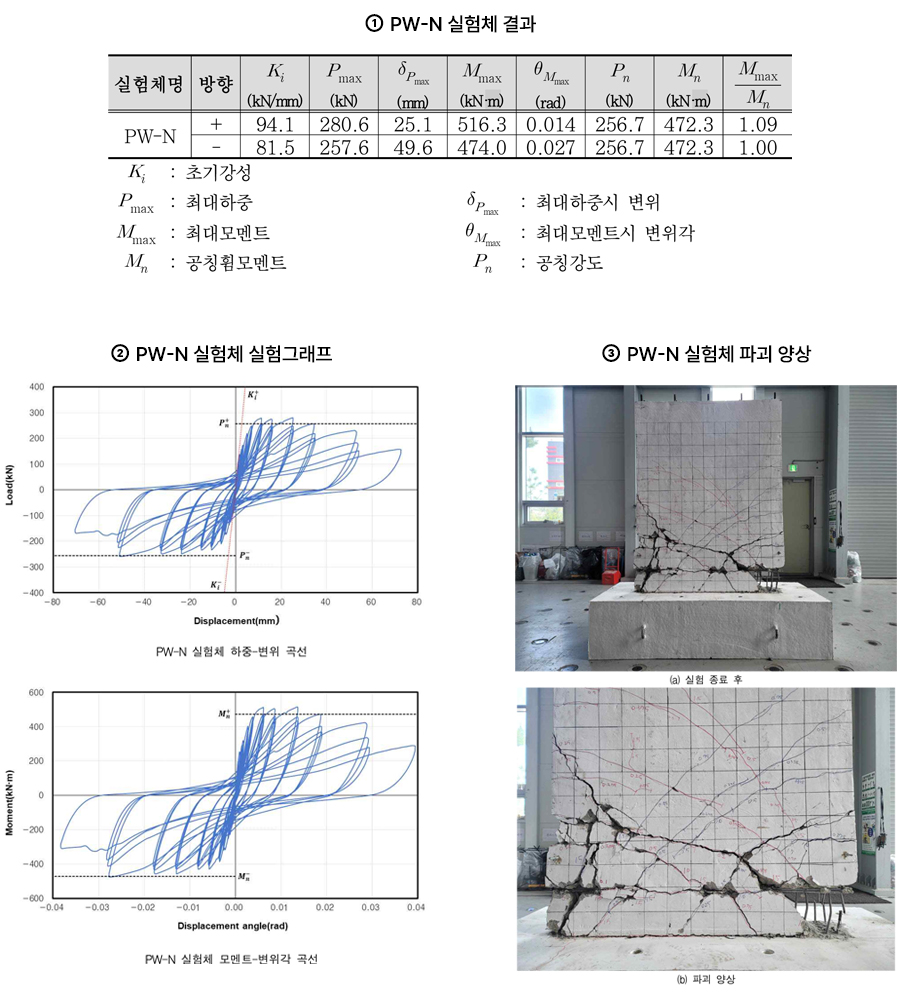

구조 실험
PC모듈 접합부의 구조성능을 평가하기 위해 벽체실험체를 제작하고 반복가력실험을 실시 하였으며 실험체는 총 3개로 계획하였습니다.
SIM 모듈러 구조해석을 통해 각 부재의 소요하중 및 설계하중, 풍하중 및 지진하중에 대한 변위, 처짐 등을 검토한 결과 Proto-type은 안전한 것으로 검토되었습니다.
각 접합부에 작용하는 하중을 검토하여 접합부의 철근량, 전단력, 볼트의 안전성 및 플레이트 안전성에서도 문제가 없는 것으로 나타났습니다.
SIM 모듈러 구조해석을 통해 각 부재의 소요하중 및 설계하중, 풍하중 및 지진하중에 대한 변위, 처짐 등을 검토한 결과 Proto-type은 안전한 것으로 검토되었습니다.
각 접합부에 작용하는 하중을 검토하여 접합부의 철근량, 전단력, 볼트의 안전성 및 플레이트 안전성에서도 문제가 없는 것으로 나타났습니다.
ⓒ한국건설기술연구원
ⓒ한국건설기술연구원
현장성능평가

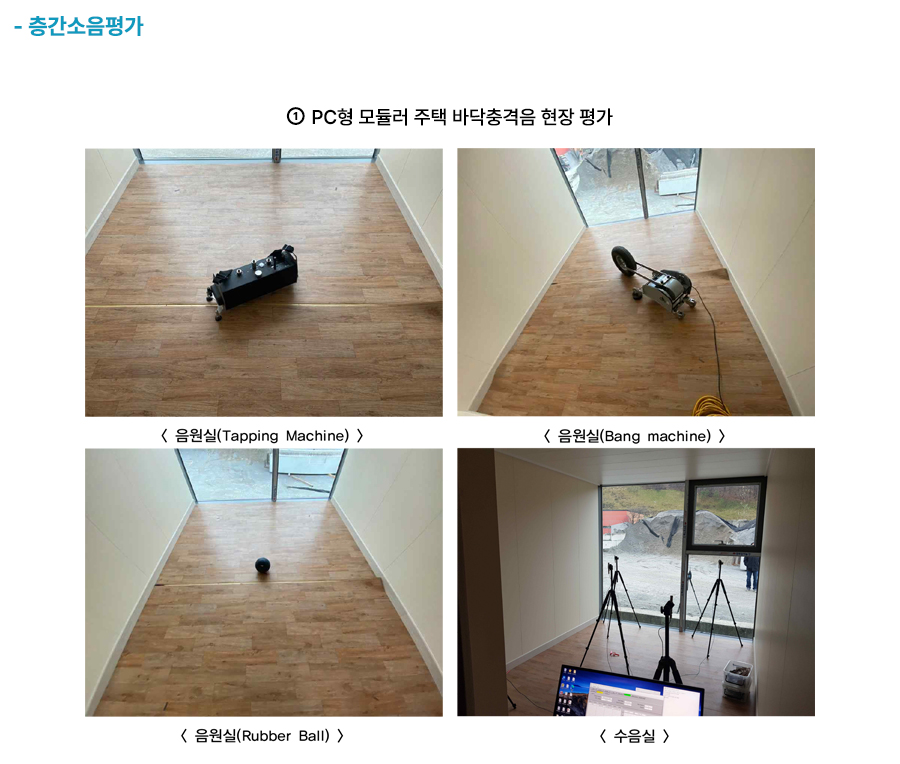

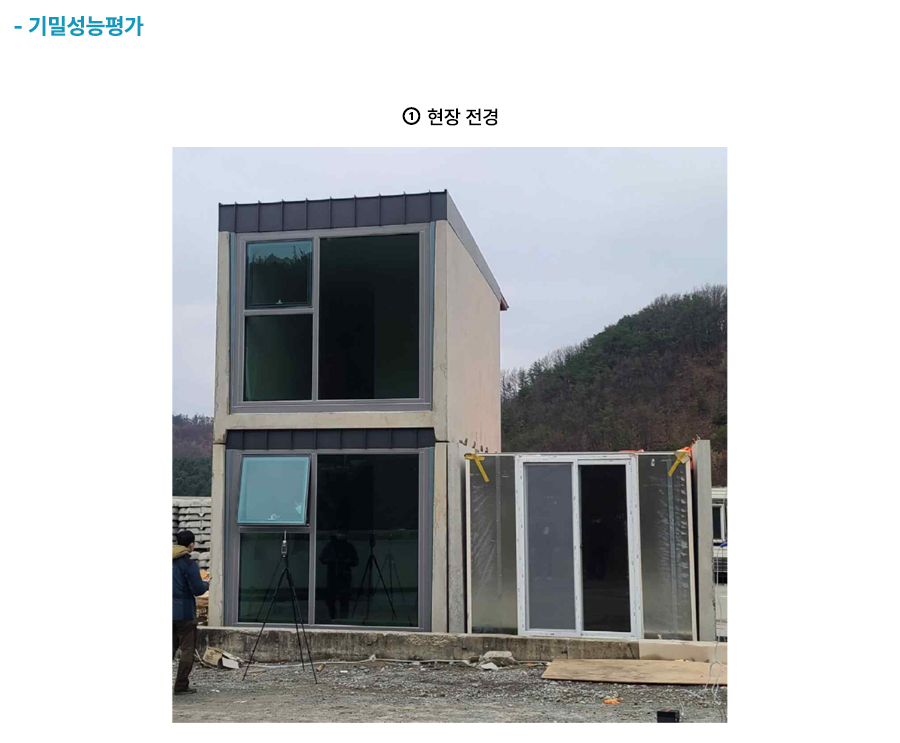

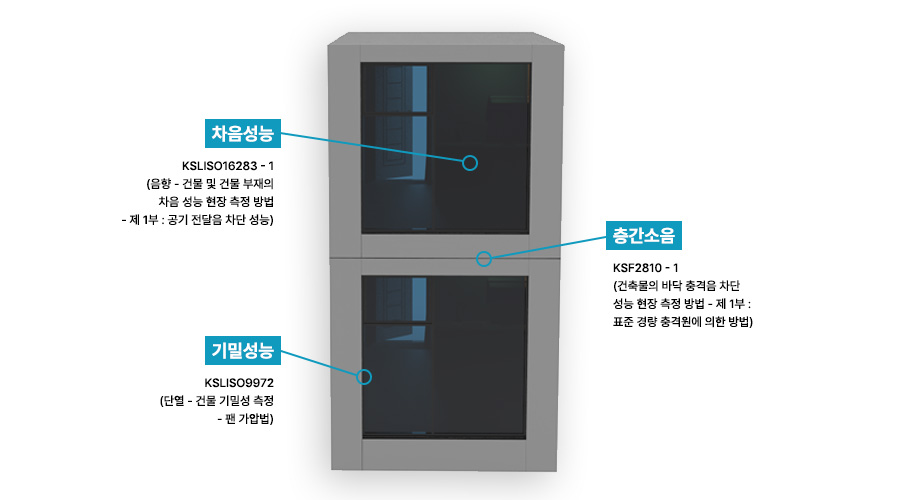

KCL에서 진행한 현장성능평가에서 차음성능, 기밀성능,층간소음 KS 규격 충족
ⓒ한국건설기술연구원
ⓒ한국건설기술연구원
ⓒ한국건설기술연구원
ⓒ한국건설기술연구원

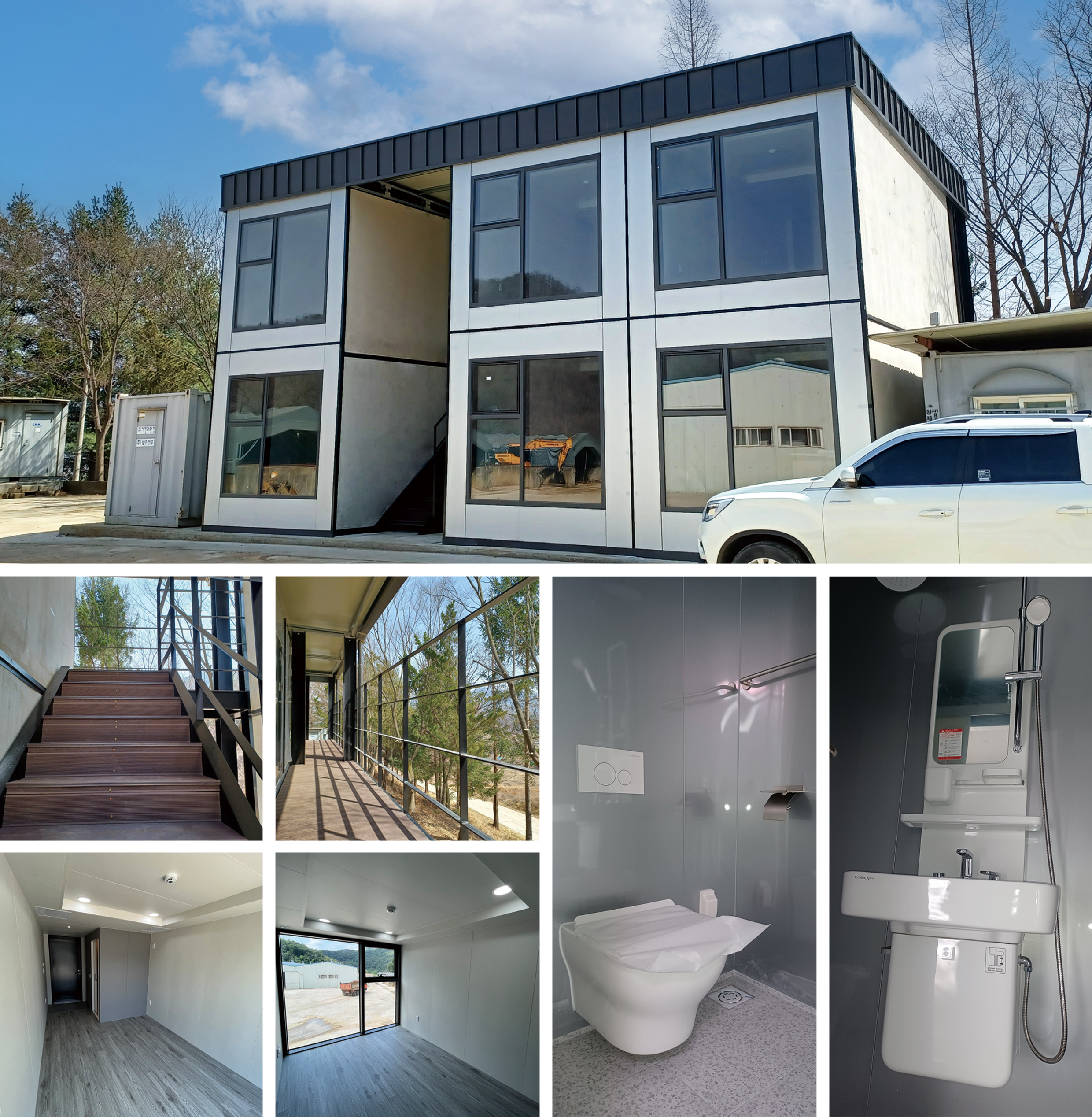

인허가 건축물 시공
충북 괴산에 소재한 기숙사. 건축물의 구조 및 내력을 담당하는 PC 모듈러 유닛과 단열, 내장 및 화장실이 구비된 인필 박스가 결합된 원룸스타일입니다.
2층 규모 총 6개의 호수로 구성되어 있습니다.
2층 규모 총 6개의 호수로 구성되어 있습니다.
