PC模塊
使用 3D Infill 的 PC 模塊化程序
公法概要
以國內鐵製模塊化住宅爲例,與現有的共同住宅相比,工程費高出130~150%左右,Prefab比率也停留在50%,未能發揮模塊化的優點,在擴大供應方面受到限制。

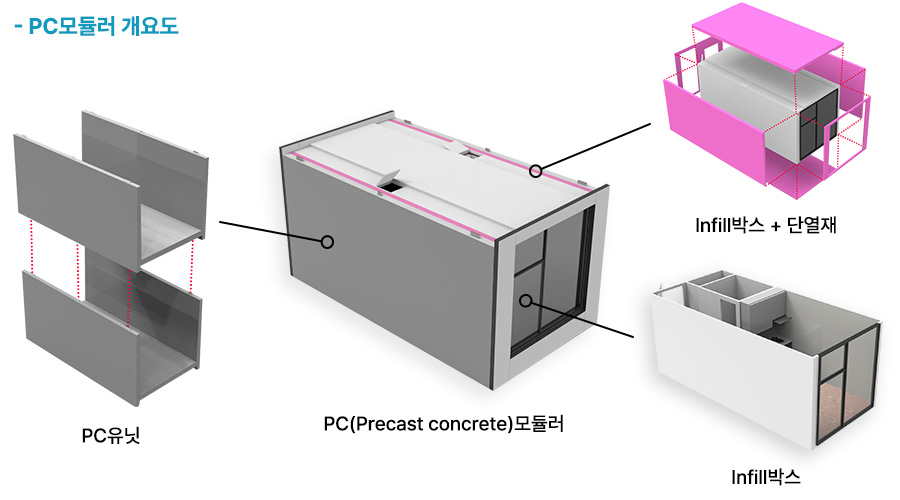

對此,本公司通過與韓國建設技術研究院的共同研究,開發出了外部結構由經濟、耐久性及耐火性的混凝土PC單元承擔,內置收尾採用3D infill箱,結合兩種技術,確保經濟性及施工性的技術。

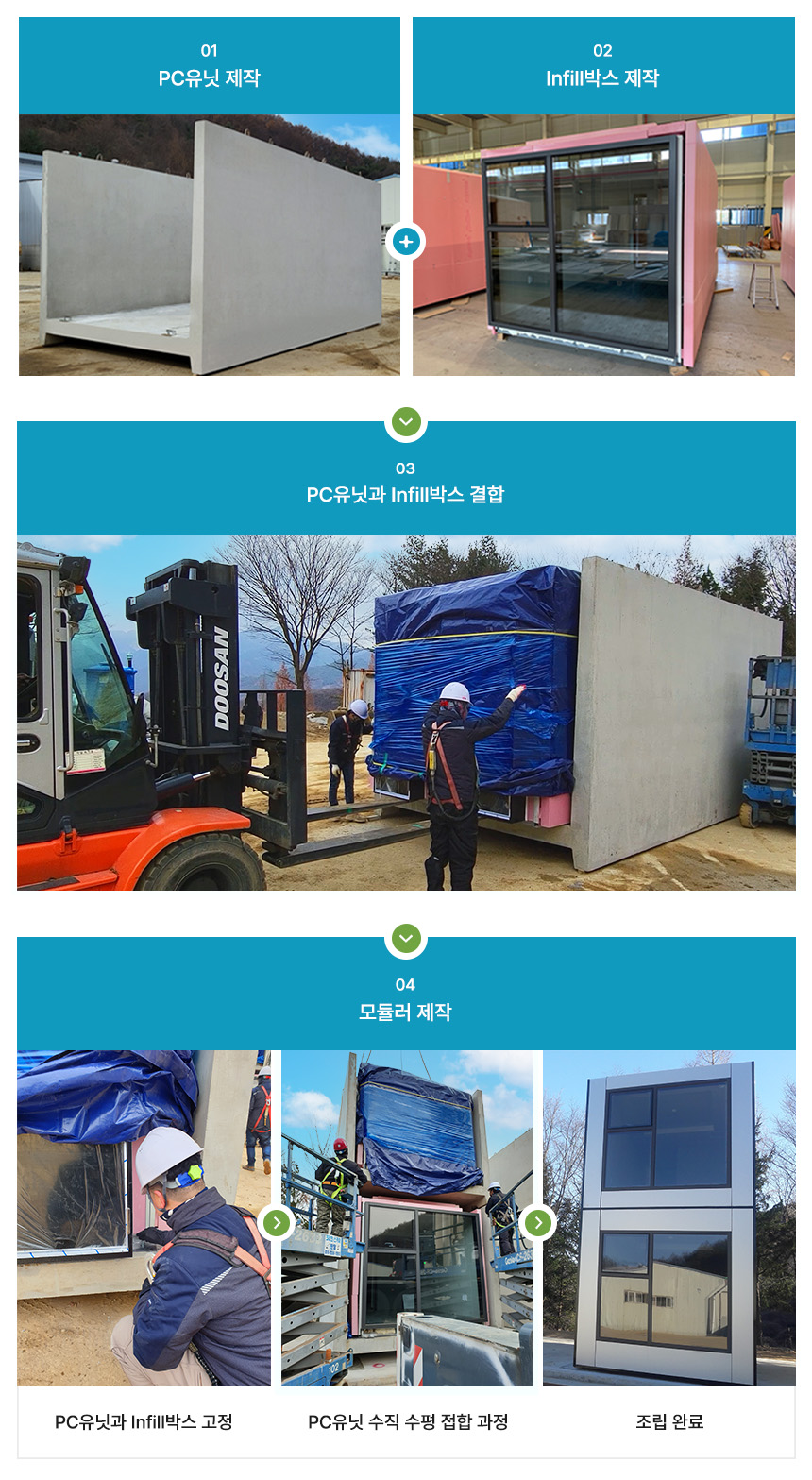

PC模塊裝配流程圖
通過PC模塊技術最小化工序及保存現場環境
PC模塊結構設計
遵守了國土交通部告示建築結構標準的設計標準。
鋼筋混凝土設計依據
- 國土交通部告示建築結構標準(KDS 41 17)
- 建築物基礎設計標準(2016, 韓國基礎工學會)
設計荷重依據
- 國土交通部告示建築結構標準(KDS 41 17)
PC模塊接合部設計(外部模塊接合)
- 利用螺栓進行垂直接合 (16個接合螺栓)
PC模塊接合部設計(中央組件接合)
- 使用水平接合部15mm的板墊
ⓒ韓國建設技術研究院

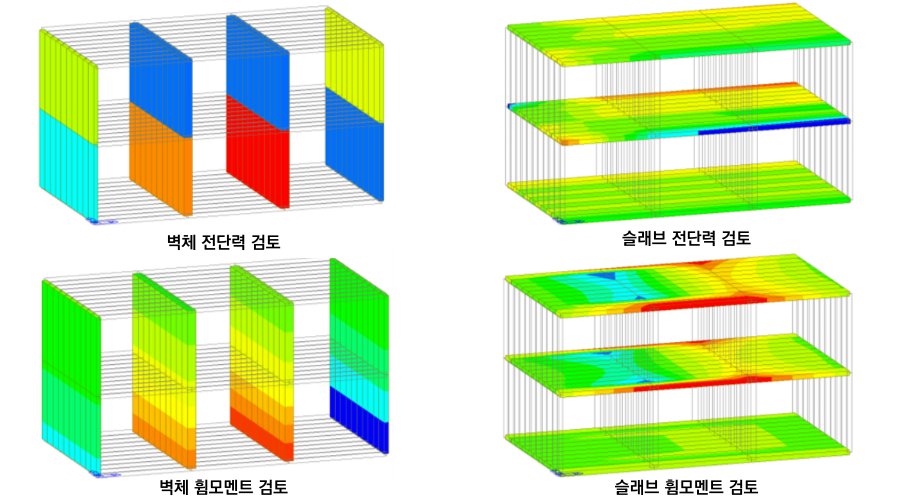

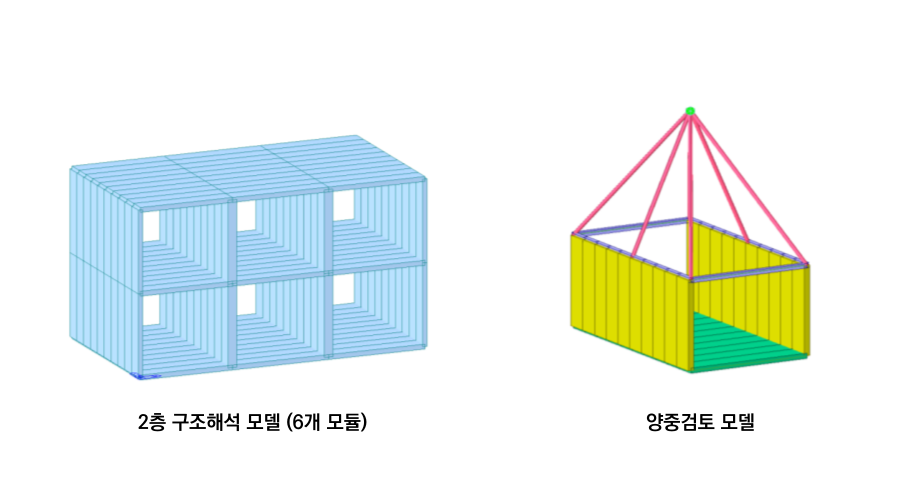

結構解析
因剪切、彎曲引起的構件力及地震荷重（首爾，適用假想屋檐）引起的層間位移比抗震1級滿足
實用程序
- 結構解析: MIDAS GENw
- 不在設計: MIDAS SDS, Deisign+, Best Pro
兩重時研究結構穩定性
- 連接兩重電纜6處及4處時，PC模塊的穩定性 無問題(利用平衡束進行正中)
- 滿足包含垂直下垂等構件的耐力比
ⓒ韓國建設技術研究院

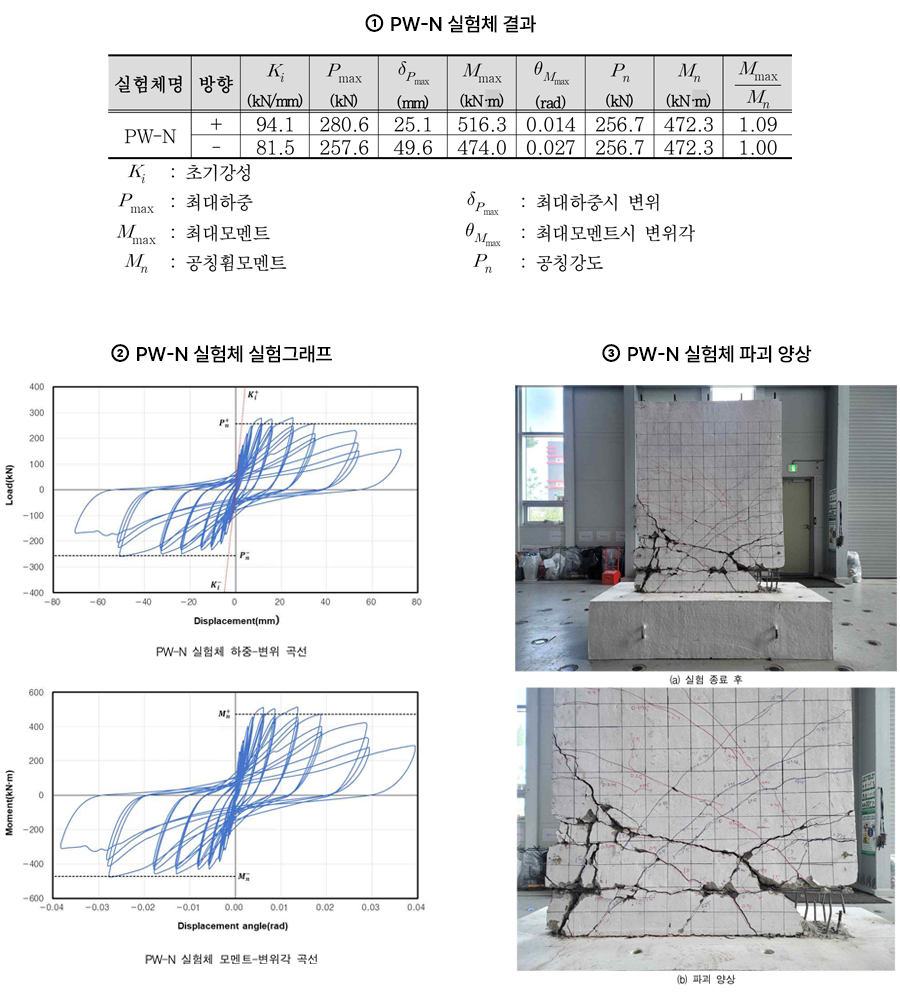

結構實驗

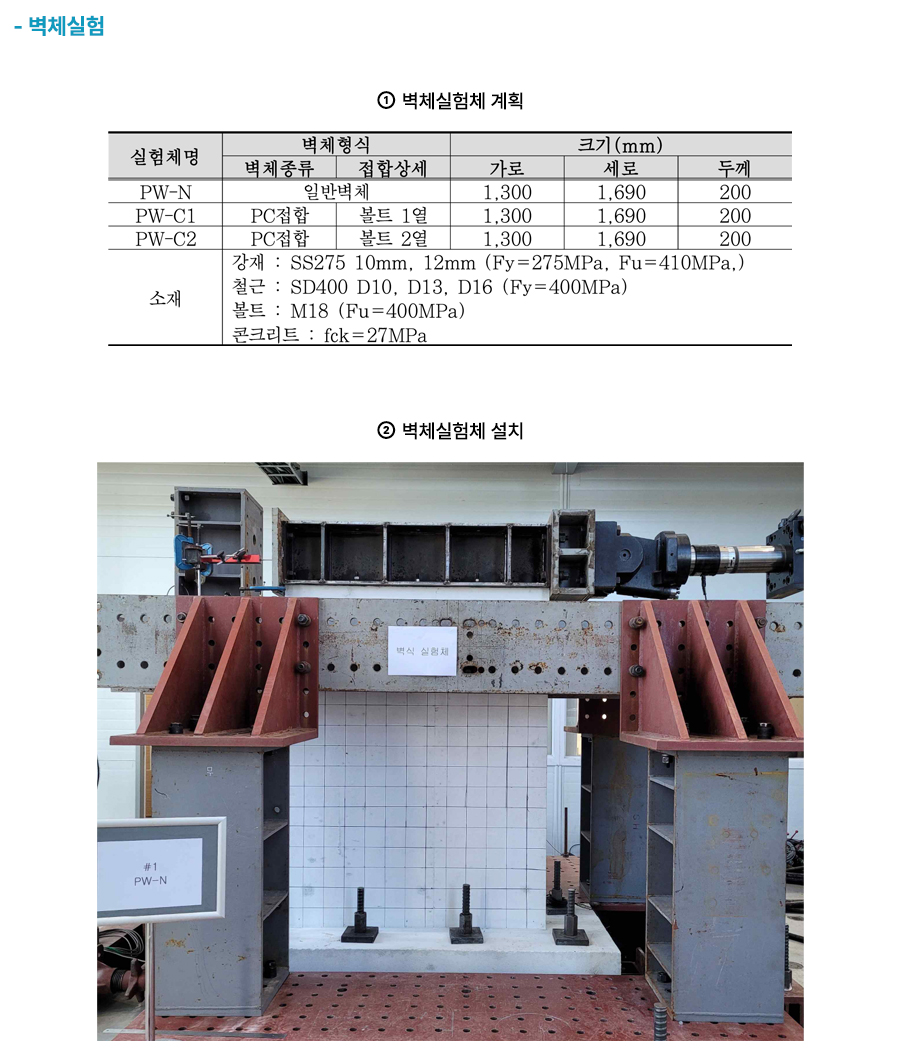

爲了評價PC模塊接合部的結構性能,製作了牆體實驗體,進行了 反覆加力實驗,實驗體計劃共有3個。
通過SIM模塊化結構解析,對各構件所需負荷及設計負荷、風負荷及地震負荷的位移、下垂等進行了研究,結果發現Proto-type是安全的。
對作用於各接合部的負載進行檢查,發現接合部的鋼筋量、剪切力、螺栓的安全性及闆闆的安全性也沒有問題。
通過SIM模塊化結構解析,對各構件所需負荷及設計負荷、風負荷及地震負荷的位移、下垂等進行了研究,結果發現Proto-type是安全的。
對作用於各接合部的負載進行檢查,發現接合部的鋼筋量、剪切力、螺栓的安全性及闆闆的安全性也沒有問題。
ⓒ韓國建設技術研究院
ⓒ韓國建設技術研究院

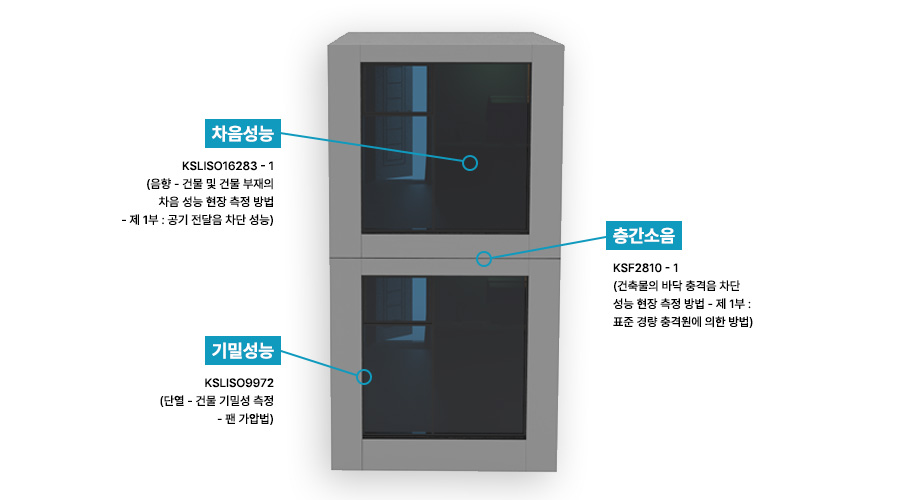

現場性能評價

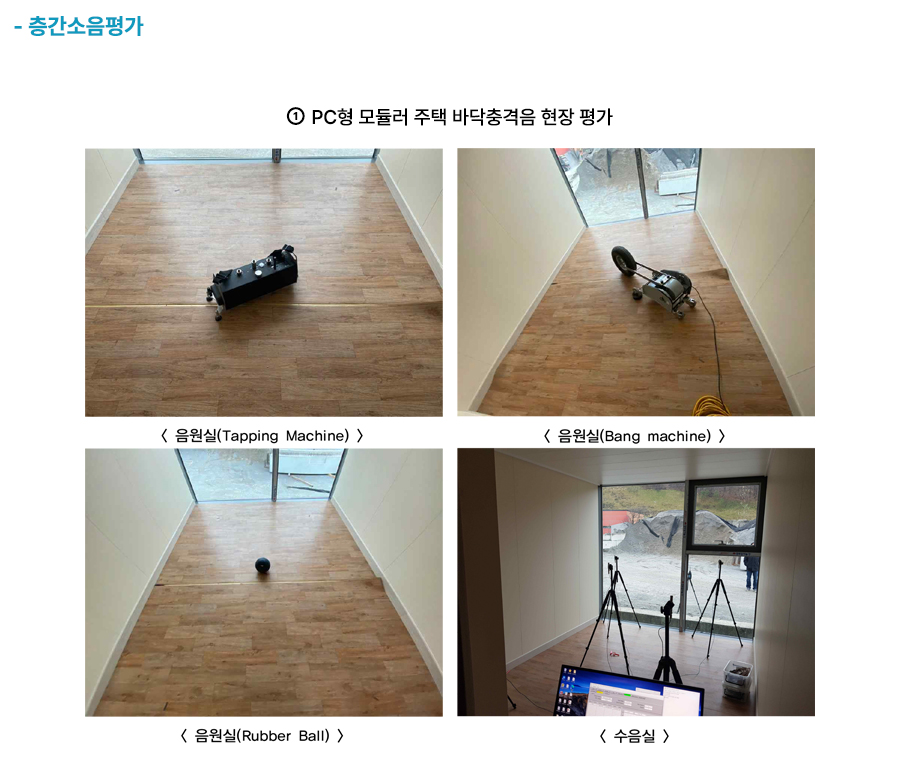

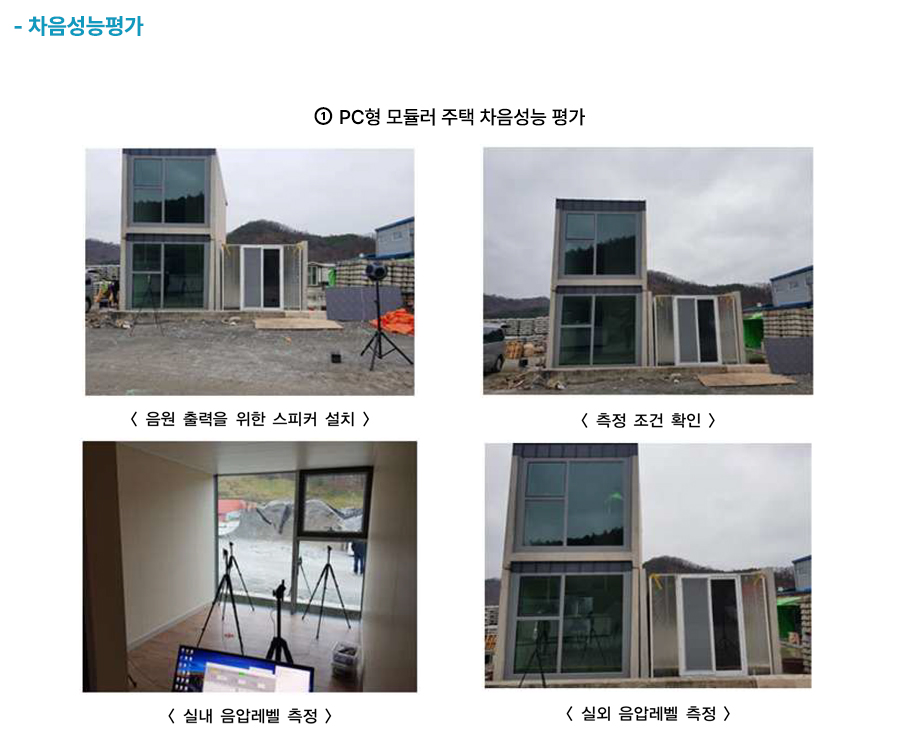

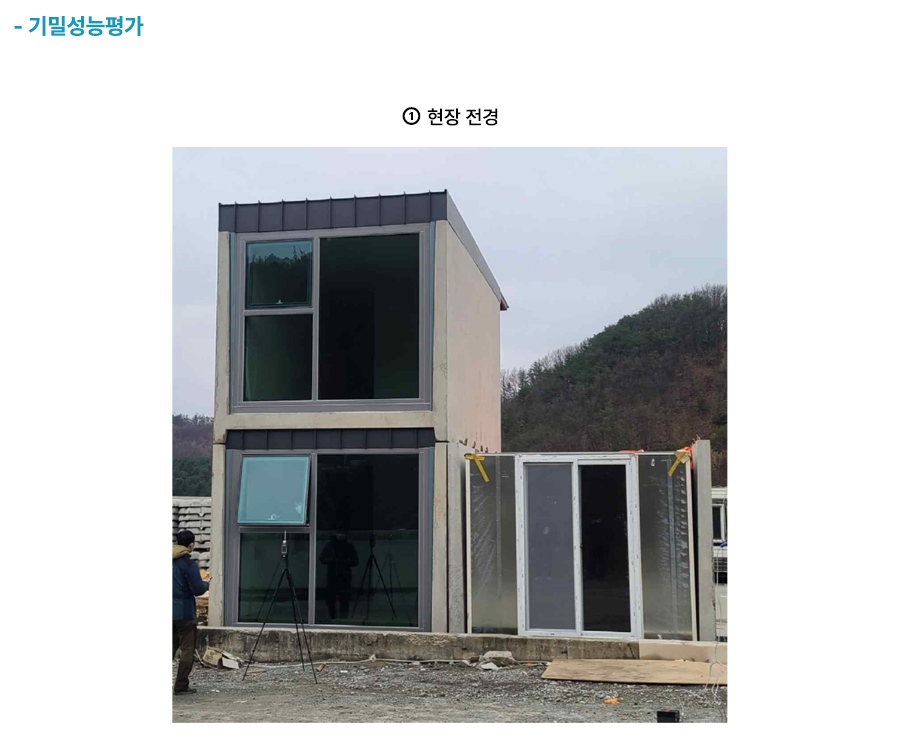

在KCL進行的現場性能評價中，滿足隔音性能、氣密性能、層間噪音KS規格
ⓒ韓國建設技術研究院
ⓒ韓國建設技術研究院
ⓒ韓國建設技術研究院
ⓒ韓國建設技術研究院

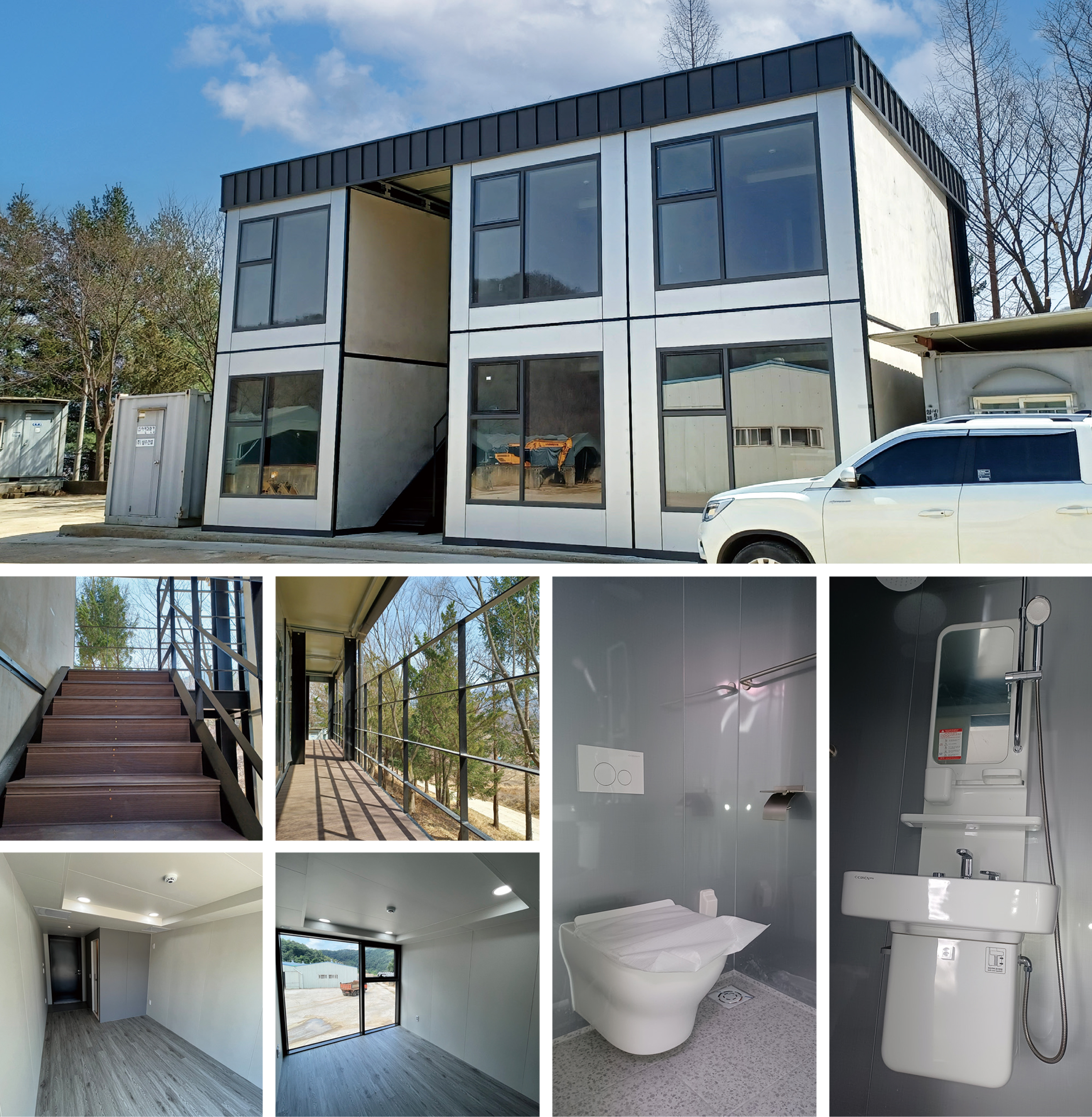

許可建築施工
位於忠清北道槐山的宿舍。 負責建築物結構及來歷的PC模塊化單元與具備隔熱、內置及衛生間的筆盒相結合的一居室風格。
由2層規模共6個湖組成。
由2層規模共6個湖組成。
